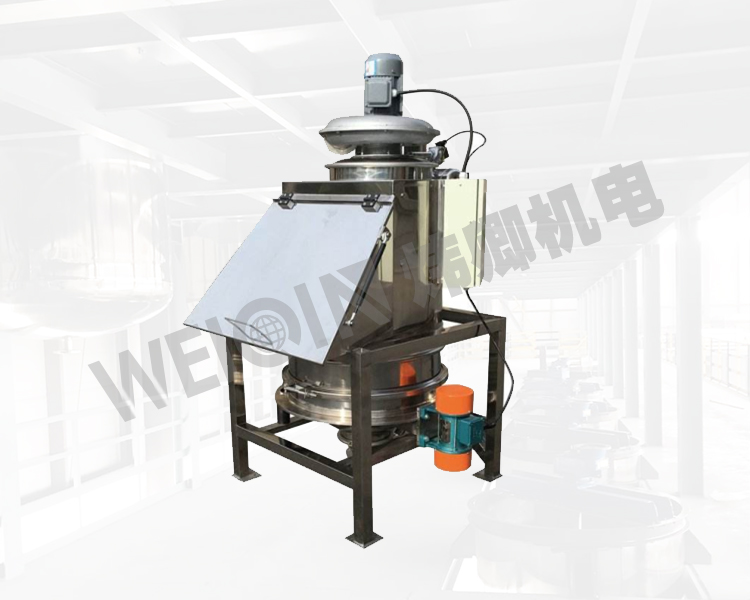

小袋無塵卸料站是一種用于小袋粉體物料的卸料設備,專業處理粉體物料、顆粒物料在卸料的過程中產生的粉塵洋溢的問題,可實現生產現場無塵化。
全國服務熱線: 17768618000
在線咨詢產品簡介
小袋無塵卸料站是一種用于小袋粉體物料的卸料設備,專業處理粉體物料、顆粒物料在卸料的過程中產生的粉塵洋溢的問題,可實現生產現場無塵化。
系統結構
小袋卸投料站:該系統由人工卸料倉、防壓型投料平臺、下料倉、振動篩、過濾系統、集塵系統、反吹氣囊及振動電機等部件組成。
小袋投料站:該系統由人工卸料倉、防壓型投料平臺、下料倉、安全篩網、過濾系統、集塵系統、反吹氣囊等部件組成。
以上輔助配件可自由定制,方便下料。
工作原理
當小袋物料需解袋并倒入下一道工序時,只需人工直接拆包后投入到該系統,投料時所產生的物料粉塵由集塵風機進行收集。物料通過振動篩(安全篩網)可將大塊物料和異物攔截,從而保證符合要求的顆粒排出。
工作流程
粉塵收集:小袋投料站可以實現人工投料過程無粉塵外溢,解包后的物料進入投料臺內部的錐體內,外溢的粉塵在投料過程中被強大的負壓氣流所吸附,而后被過濾濾芯所阻止,干凈的氣體則經過濾芯內部再經風機排出。
清潔濾芯:系統在工作過程中由于濾芯對于物料的吸附會導致過濾阻力的增加,因此需采用高流量的脈沖氣流對濾芯進行反吹,反吹動作在關閉艙門時與接近開關觸發系統自動反吹。減少或清除濾芯表面所吸附的物料,使得風機的運行阻力保持在所允許的范圍內。
粉料輸送:小袋投料站錐體內的物料通過負壓輸送系統被輸送至下游裝置內,現場可以實現無塵化操作與運行。
建議搭配產品真空上料機配套使用,實現無塵投料、上料。
主要功能
1)在風機抽氣狀態下,工作倉內腔獲得一定負壓,將投料時產生的粉塵吸入過濾器,避免外泄至箱體外。從而有效地避免了操作者與物料飛塵直接接觸,保護操作者身體健康。
2)震動篩放置在料倉內部,使震動篩工作時產生的粉塵被集中在料倉內部,便與風機吸入過濾器進行過濾。
3)風機底座與投料倉上部為法蘭螺栓快拆聯接,在更換濾芯時,要移開風機及風機座,在更換篩網或維護修理時,·好把風機及風機座從投料倉上部移開,以減少投料倉上部的重量,便于氣彈簧打開、安全可靠。
4)投料倉門設置氣彈簧汽開器,便于操作者開啟。倉門周邊都鑲嵌密封條,使粉塵不至飛出。在倉門關閉后,才可用反吹氣囊反吹。
5)離心風機:是整個除塵系統的動力元件,用來形成一定負壓,阻止粉塵外泄,并抽走篩分物料時彌漫的粉塵,方便設備操作。
6)震動電機:是整個下料篩選系統的動力元件,用來提供震動篩起震的激震力
